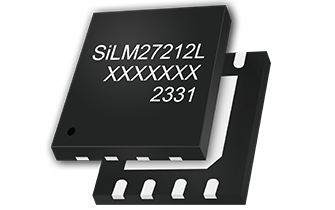

      SiLM27212
      270V 4A/4A 集成自举二极管的高低边门极驱动
      样片申请
      SiLM27212_Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SiLM27212是一款支持高频信号输入的高低边N沟道MOSFET驱动器，包含耐压270V的自举二极管，独立的高边、低边输出驱动信号。SiLM27212可以应用于半桥、全桥、双管正激和有源钳位正激等电源拓扑电路。高低边独立控制，且开关关断匹配延迟短至2ns。

      SiLM27212内置自举二极管，简化了系统设计和应用。同时SLM27212还提供高边和低边的欠压保护，在驱动电压低于设计的阈值时强制输出为低。

      产品特性

      高低边分别配置驱动N型MOSFET

      最大引导电压达270V直流

      驱动电源范围从7V到17V

      欠压闭锁

      两通道间匹配传输延时 2ns

      典型开通/关断延时：35ns/35ns

      典型上升/下降时间：7ns/5ns

      典型驱动电流：3A/4.5A

      安规认证
      典型应用图

      产品参数表

      展开过滤器
      Part Number Power Switch IOH/IOL (A) Bus voltage（Max）（V） Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Delay Match Max(ns) Operating Temp（℃） Package Group Packing/QTY
      SiLM27212LEK-DG MOSFET3.0/4.52507-1730/307/52-40 ~ 125DFN4*4-8Reel/3000
      SiLM27212EK-DG MOSFET3.0/4.52508-1730/307/52-40 ~ 125DFN4*4-8Reel/3000
      SiLM27212LCA-DG MOSFET3.0/4.52507-1730/307/52-40 ~ 125SOP8Reel/2500
      SiLM27212CA-DG MOSFET3.0/4.52508-1730/307/52-40 ~ 125SOP8Reel/2500
      SiLM27212LCB-DG MOSFET3.0/4.52507-1730/307/52-40 ~ 125SOP8-EPReel/2500
      SiLM27212CB-DG MOSFET3.0/4.52508-1730/307/52-40 ~ 125SOP8-EPReel/2500

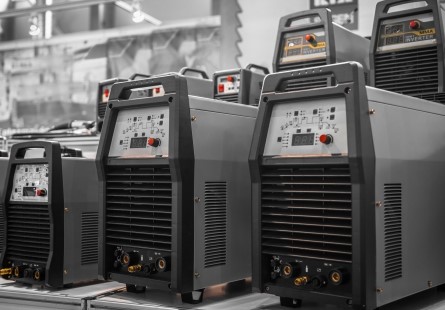

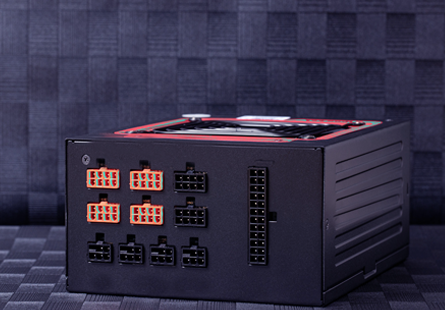

      应用案例
