      SiLM2023
      200V, 290/600mA 半桥驱动
      样片申请
      SiLM2023 Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SiLM2023 是一款高压、高速的功率MOSFET和IGBT驱动器。采用专有的高压集成电路和锁存免疫的CMOS技术可提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容,最低支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级,以减小驱动器交叉导通。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT,工作电压可高达200V。

      产品特性

      为自举操作设计的浮动通道

      完全运行时电压高达 200V

      容许瞬间负电压,不受 dV/dt 影响

      驱动电源范围从 10V 到 20V

      欠压闭锁

      3.3V、5V、15V逻辑输入兼容

      驱动电流 :290mA/600mA

      典型的开通/关断延时:680 ns/150 ns

      死区时间:520 ns

      防止交叉导通逻辑

      两通道间匹配传输延迟

      高边输出信号与输入信号同相

      低边输出信号与输入信号反相

      提供 SOP-8 封装选项

      安规认证

      通过无铅认证

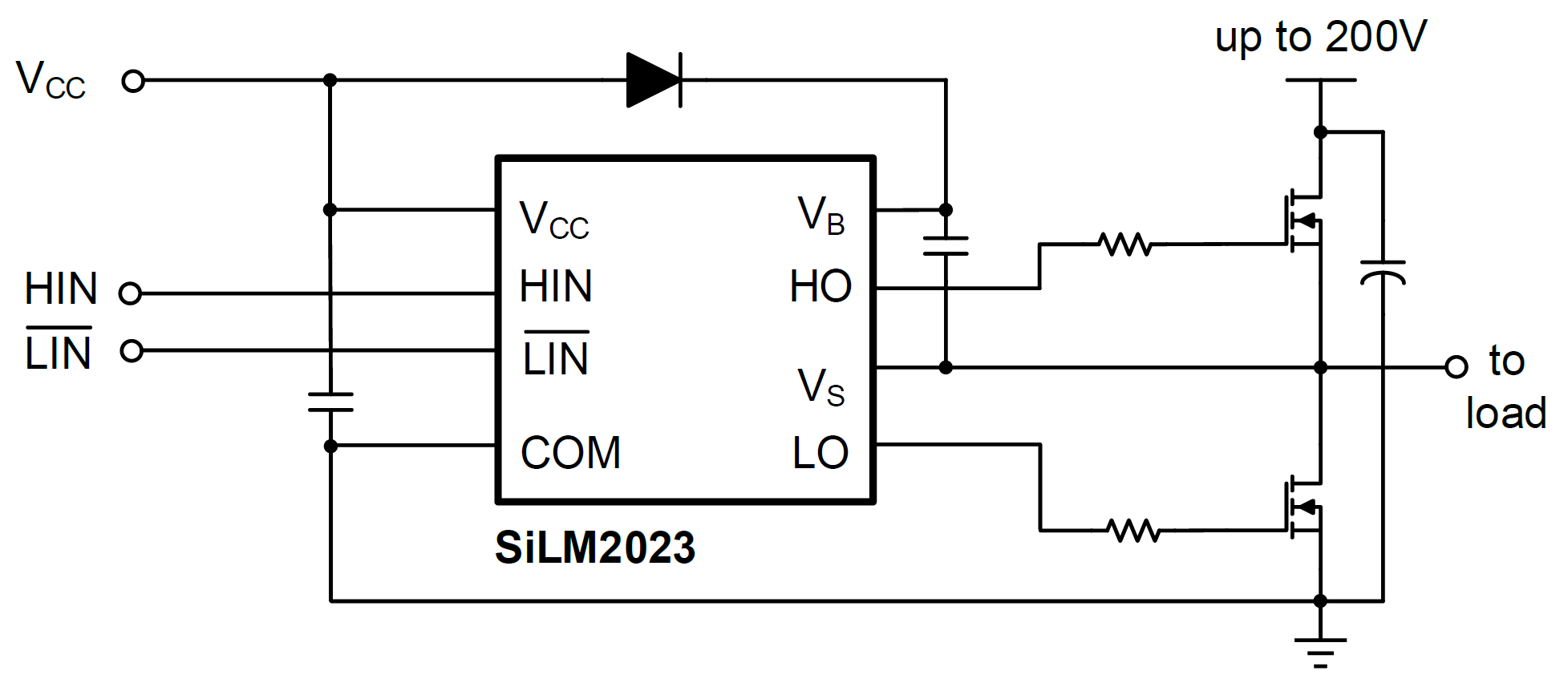

      典型应用图


      产品参数表

      展开过滤器
      Part Number Power Switch IOH/IOL (A) Bus voltage (Max)(V) Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Deadtime Typ(ns) Delay Match Max(ns) Operating Temp(℃) Package Group Packing/QTY
      SiLM2023CA-DGIGBT/ MOSFET0.29/0.620010-20680/15070/3552060-40 ~ 125SOP8Reel/2500
