      SiLM141xL/SiLM145xL系列
      高抗噪性能RS485收发器
      样片申请
      SiLM1452L Datasheet SiLM1451L Datasheet SiLM1450L Datasheet SiLM1415L Datasheet SiLM1410L Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SiLM141xL/SiLM145x系列是一款具有高抗噪性能的RS485/RS422收发器，可在恶劣的工业环境中运行。SiLM141x支持500kbps的传输码率,而SiLM145x可支持50Mbps的传输码率。SiLM1415L/SiLM1452L/SiLM1451L支持全双工通信，而SiLM1410L/SiLM1450L支持半双工通信。总线引脚可耐受较高的静电放电（ESD）事件。另外集成的失效保护电路可以保证在总线开路或短路的情况下，芯片的接收管脚输出一个高电平。器件具有扩展的共模电压范围，可在–40°C 到125°C的环境温度下可靠工作，使其非常适合应用于长线缆、多节点的应用中。

      产品特性

      满足或超过TIA/EIA-485 标准的要求

      最高传输码率

      500kbps: SiLM141xL

      50Mbps：SiLM145xL

      通信方式:

       - 半双工通信：SiLM1410L/SiLM1450L

       - 全双工通信: SiLM1415L/SiLM1452L/SiLM1451L

      差分输出超过2.1V, 实现PROFIBUS与5V电源兼容

      扩展级共模运行范围：±15V

      用于噪声抑制的大接收滞回阈值

      总线ESD:

       - ±15kV: SiLM1415L/SiLM1452L/SiLM1451L

       - ±20kV: SiLM1410L/SiLM1450L

      环境温度：–40°C 到 125°C

      适用于热插拔功能的无干扰上电、断电

      开路、短路和空闲总线失效保护

      1/8单位负载 (可支持多达256个总线节点)

      安规认证

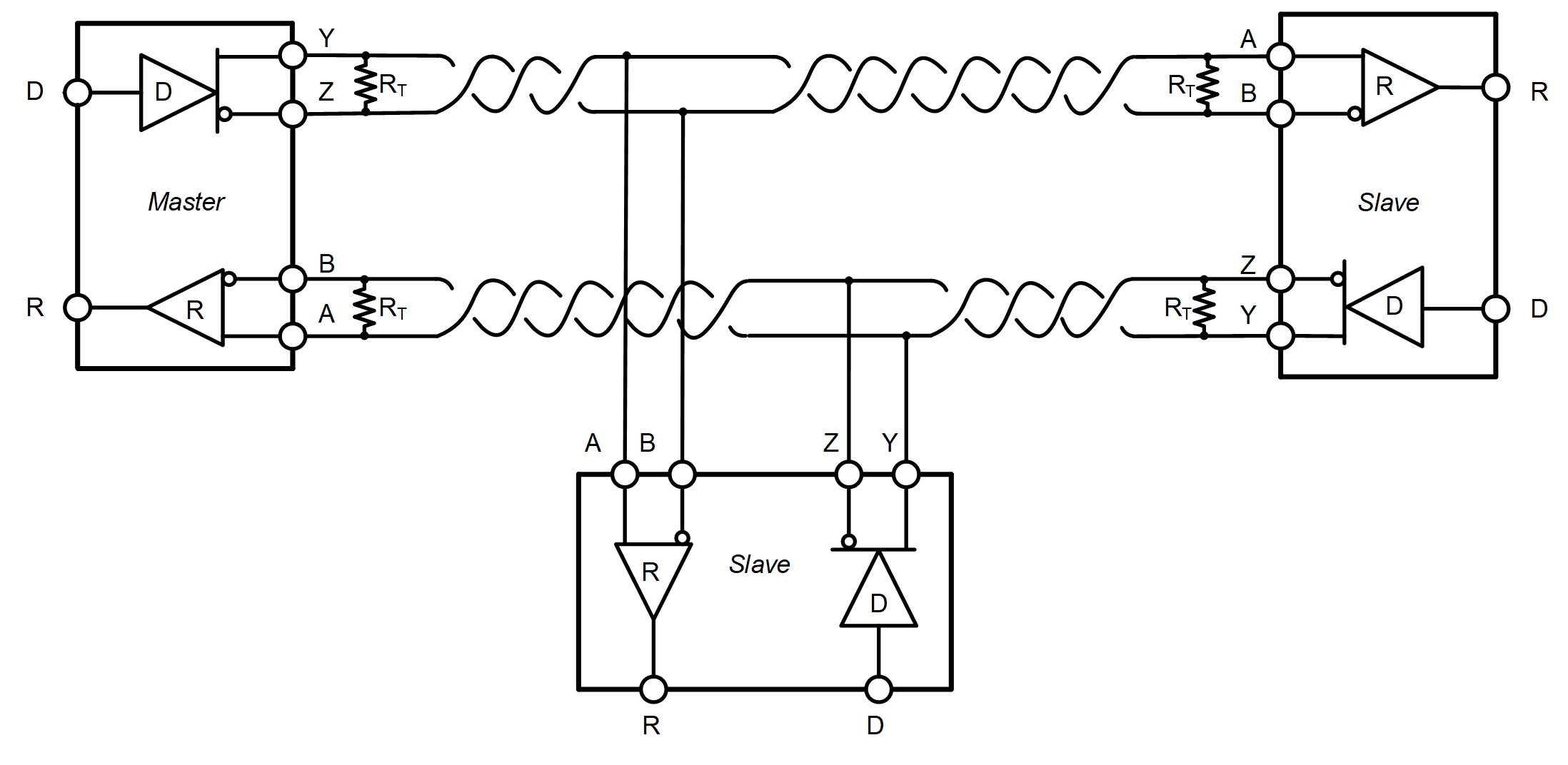

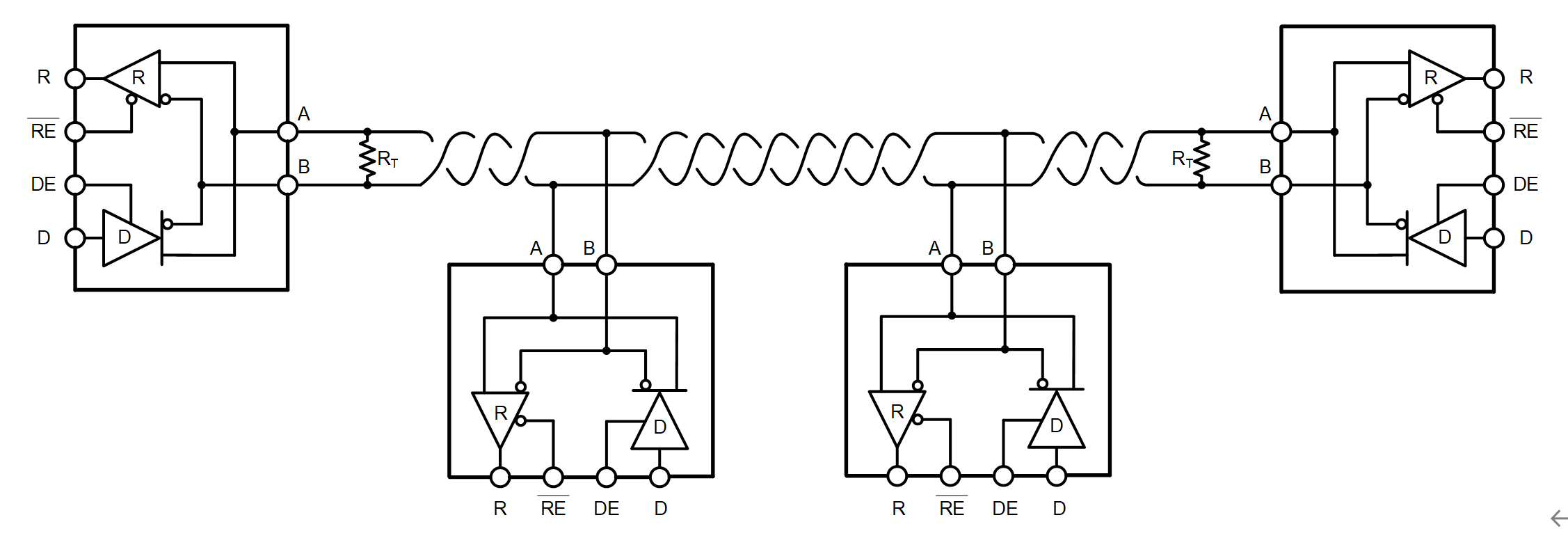

      典型应用图


      产品参数表

      展开过滤器
      Part Number Duplex Input VCC (V) Data Rate Fault Protection Voltage (V) Common-Mode Range (V) Enable Operating Temp（℃) Package Group Packing/QTY
      SiLM1410LCA-DGHalf3 ~ 5.5500kbps-18 ~ 18-15 ~ 15DE, /RE-40 ~ 125SOP8Reel/2500
      SiLM1415LGC-DGFull4.5 ~ 5.5500kbps-18 ~ 18-15 ~ 15DE, /RE-40 ~ 125MSOP10Reel/4000
      SiLM1450LCA-DGHalf3 ~ 5.550Mbps-18 ~ 18-15 ~ 15DE, /RE-40 ~ 125SOP8Reel/2500
      SiLM1451LCA-DGFull3 ~ 5.550Mbps-18 ~ 18-15 ~ 15No-40 ~ 125SOP8Reel/2500
      SiLM1452LGC-DGFull3 ~ 5.550Mbps-18 ~ 18-15 ~ 15DE, /RE-40 ~ 125MSOP10Reel/4000
      应用案例
